輝縣市鑫達紡織機械配件有限公司提供GA615型和1515型雙橫梁織布機踏盤配件3104大桃盤，材質是HT15-32生鐵，織布機踏盤外形呈“8”字形，由半徑R100和半徑R103曲面組成，紡織桃盤的作用是用于控制織物織造過程中梭口形成的動作，是織布機踏盤部件的關鍵配件。

所謂R100和R103指的是在織布機桃盤對稱線上，內孔中心到所在面前部冷硬面的距離，單位是mm，開裂式織布機踏盤（3104）的兩個曲面寬度和長度分別是156mm和170mm。

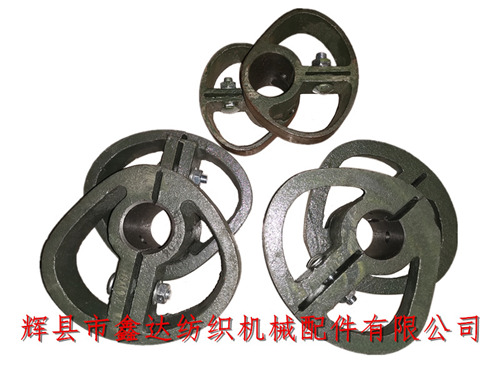

上圖是1515織布機踏盤3104和1511型桃盤E3的對比，它們的內孔直徑都是42mm，安裝在織布機的踏盤軸（中軸）上，安裝數量根據門幅不同也有所不同，機器越寬，踏盤數量越多。

雙橫梁織布機踏盤的高度是89毫米，單個3104踏盤的重量是5.2公斤。用定規檢查大半徑磨滅，不得超過2.4mm。雙橫梁織布機踏盤配件3104大桃盤的表面應平整、光滑，起槽、裂縫不允許，同臺織布機桃盤的差異不超過0.8mm。

織布機的開口時間：曲軸（曲柄軸3209）順轉到上心，按工藝測量鋼筘與胸梁（4306）后邊緣的距離，踏盤支頭螺絲向機器后方，抬起踏綜桿（3100-6），使踏盤與轉子（A00-3）全面接觸、左右平齊，踏綜桿頭端擱上鋼尺，目視水平，然后用扳手緊固踏盤支頭螺絲。
