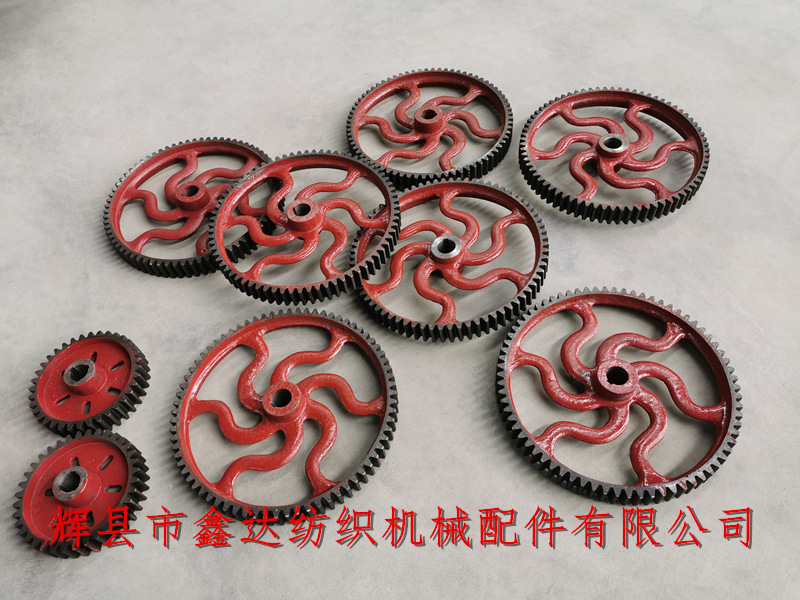

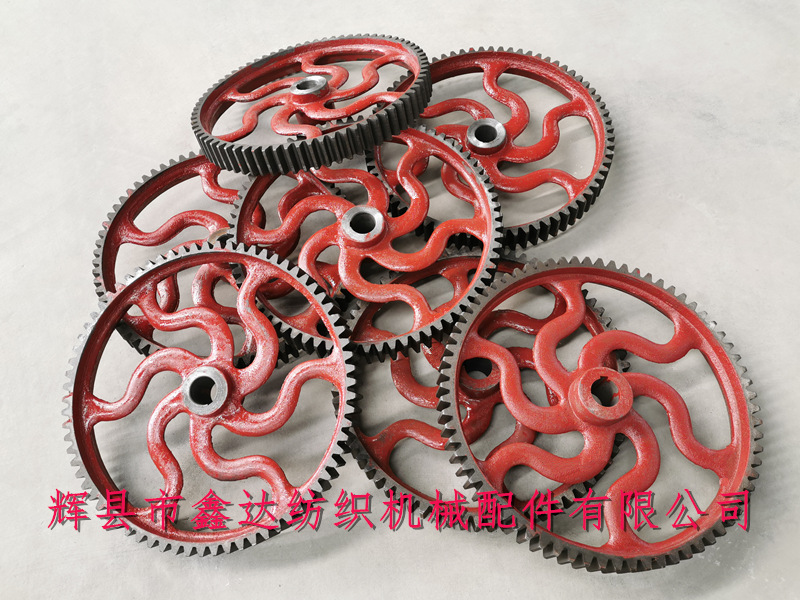

鑫達紡織機械配件長期提供有梭織機紡織配件E2織布機踏盤軸齒輪72牙紡織齒輪,說明:E2為72齒,0204為76齒,1511、1515織布機使用的踏盤軸齒輪為通用型紡織配件,齒數72牙,紡織齒輪銑齒加工前采用球鐵材料配比鑄造,牙齒上部磨滅不超過1.6毫米,不允許有缺牙、斷牙情況。1515紡織配件、E2織布機踏盤軸齒輪、1511型72牙紡織齒輪的顏色分為綠色和紅色,綠色是生鐵材料鑄造,紅色是球鐵材料加工。

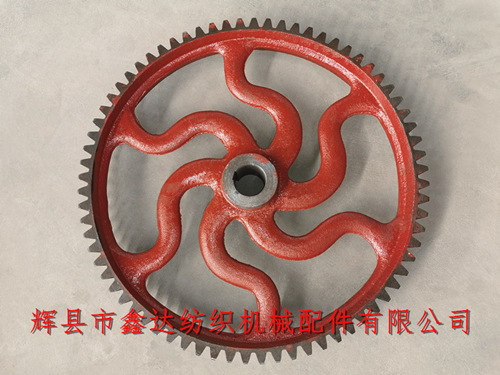

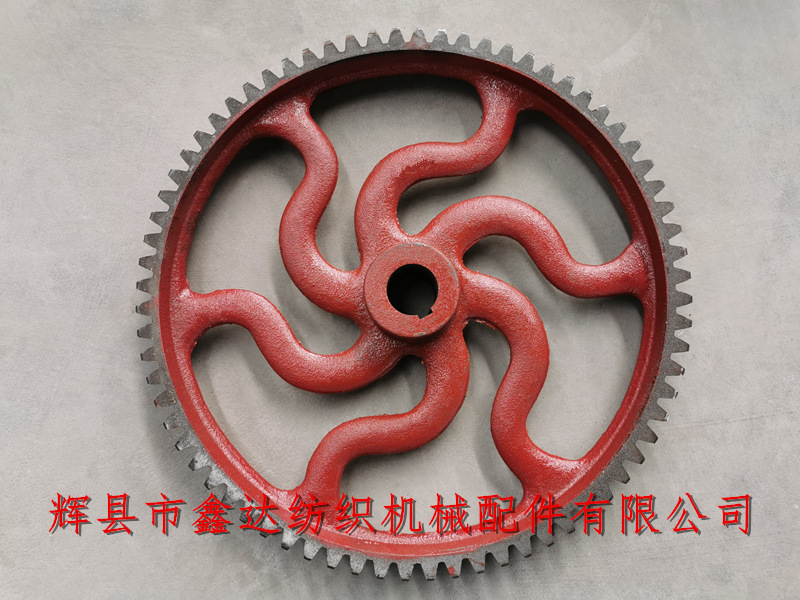

織布機踏盤軸齒輪E2(如上圖72牙紡織齒輪)的外直徑是46.8厘米,內孔直徑是42毫米,鍵槽寬度是12mm,外圈牙齒寬度是4.93厘米,鍵槽深度:外側3.5mm,內側2mm,這是由于固定齒輪用的E8鉤頭鍵的外形呈斜坡形的原因所致。
單個紡織齒輪配件E2的重量是13.65公斤,中間圓臺高度是73.5mm,圓臺外直徑是79mm,每臺織布機使用1件。踏盤軸齒輪是織布機投梭裝置的重要部件,織布機齒輪質量的好壞直接影響到投梭效果及使用壽命,很多生鐵材料制成的E2齒輪還沒有被安裝到織布機械設備上時就已損壞,而球鐵材質的紡織齒輪具有很好的耐磨性和延展性,大大的延長了齒輪自身的壽命。
紡織機齒輪在生產加工過程中采用銑齒(模數6.32)可以保證其與D7或3210彎軸齒輪的良好配合,牙齒咬合深度、接觸面積都有一定的提升。模數=齒輪外直徑÷(齒數+2)=467.4÷(72+2)≈6.32,關于紡織配件E2織布機齒輪有著不同的版本,公制鍵槽寬度12mm,英制鍵槽寬度則是10mm。

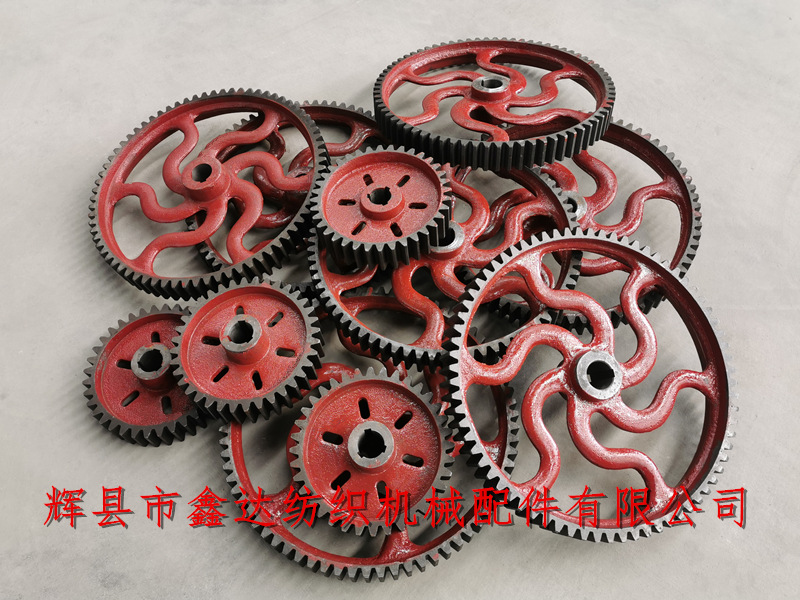

如果想了解72牙紡織機齒輪的各項參數、踏盤軸齒輪E2的各個細節照片等信息,請聯系我公司咨詢詳情,紡織機翻砂鑄造齒輪、72齒精確銑齒齒輪、紡機配件齒輪、織布機齒輪的種類多種多樣,歡迎各紡織企業來樣或提供圖紙進行咨詢。
