G263系列圓盤織布機說明及構造原理

發布:hnfzpj 瀏覽:28749次

本文重點介紹G263系列圓盤織布機說明及構造原理,我們使用換紆投梭原理等圖紙對自動換紆構造進行詳細的介紹,便于紡織同行熟悉織布機說明,織布機原理,織布機參數,圓盤織機原理,滿足我國提升織布機創新生產及維修技術并更新織布機設備的要求。

自動換紆過程說明

前言說明:

G263(Z)圓盤織機是一款適用于織造純棉和混紡棉紗的棉織機,適合織造緯密40-80根/英寸的織物,織機門幅主要有G263-1250mm、G263Z-1350mm、G263Z-1500mm三種,機器轉速在185-200r/min,經軸盤片采用φ550mm或φ600mm,配用的電動機與1511和1515型的相同-0.8KW。

(1)梭子尺寸:390mmX48mmX35mm(梭子總長X梭底寬X梭壁后高)

(2)帶鐵箍緯管尺寸:長190mm,緯管箍外徑27mm

(3)鋼筘尺寸:長度1302mmX筘高120mm、1404mmX120mm、1578mmX120mm(根據織布機的門幅計算)。

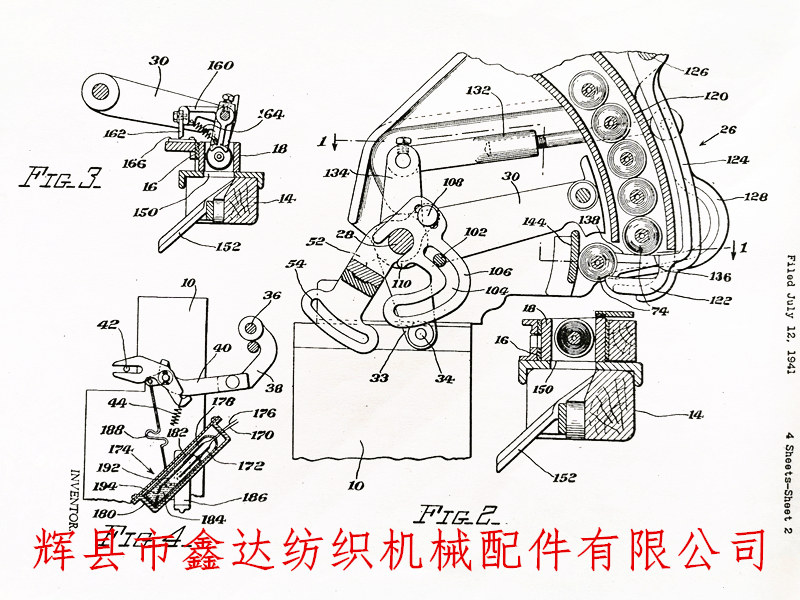

G263自動換紆織機手繪圖紙

G263圓盤織布機在正常工作時,運轉平穩,三主軸轉動靈活,軸向間隙小于0.4mm,曲軸齒輪與踏盤軸齒輪配合良好,齒側間隙小于1.5mm。當離合器開始工作時,滿開梭口應清晰,梭子進出梭道時沒有不正常夾梭現象。

(1)圓盤織機的筘座在后心梭口的下層經紗面離走梭板平面約1mm或貼平,不能與走梭板產生摩擦。筘座在后心時,前起綜框與筘帽應保持15-20mm間隙。

(2)踏盤曲面與踏綜轉子的表面接觸良好,接觸表面平行度0.2mm。

(3)投梭轉子與投梭鼻的曲面接觸良好,接觸表面平行度0.1mm,梭箱底板與梭箱背板和梭箱前板的角度為86.5°。

(4)梭箱寬度:內側為梭寬+3mm,外側為梭寬+1.6mm;梭箱高度:內側為梭高+4mm,外側為梭高+2mm。

(5)梭箱底板與走梭板相接處的走梭面必須平齊,水平方向的走梭板弧線(中凹)1.5mm,鋼筘(向后中凸)1.5mm。

(6)卷取鉤相對保持鉤的移距為三牙半,邊撐盒到鋼筘的間隙1.6mm,邊撐蓋邊面與走梭板面之間的距離為22mm(G263)、32mm(G263Z)。

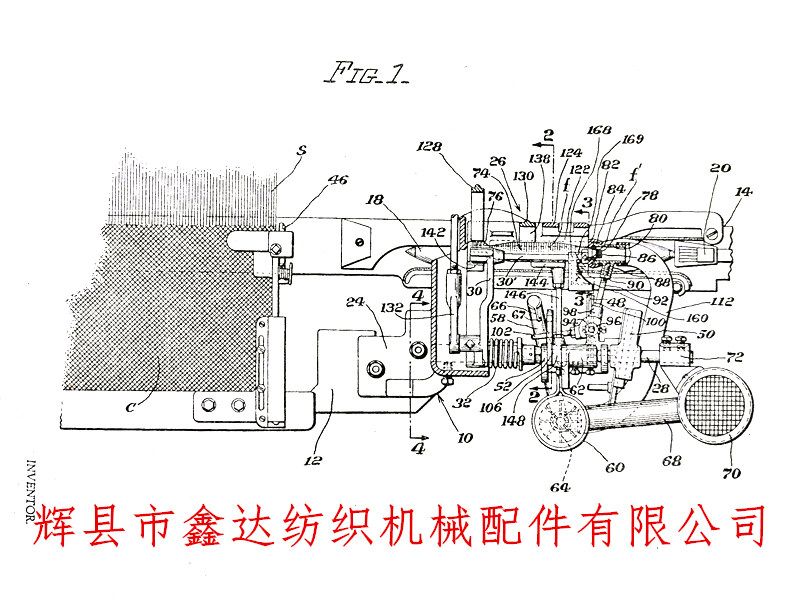

自動換紆織機投梭原理

換紆系統技術要求:

(1)棘輪套筒回轉靈活,三個掣子與棘輪接觸良好,扳動手柄再放開時,棘輪能自行轉過一個牙齒。

(2)換紆圓盤、鍵盤、導紗盤三者位置相互對準,導鐵平面與持紆圓盤的凹面平齊或縮進0.5mm

(3)換紆錘弧面與紆管箍的間隙:上抬時3mm,壓下時1mm。

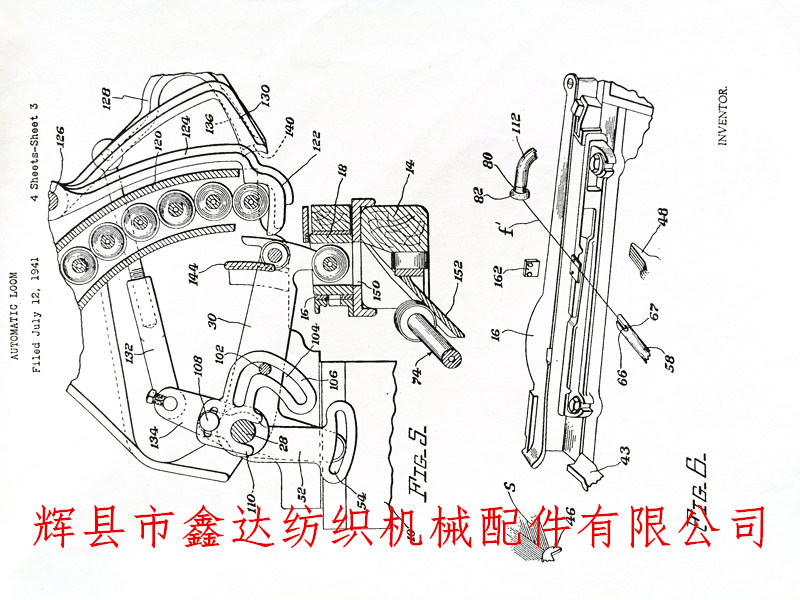

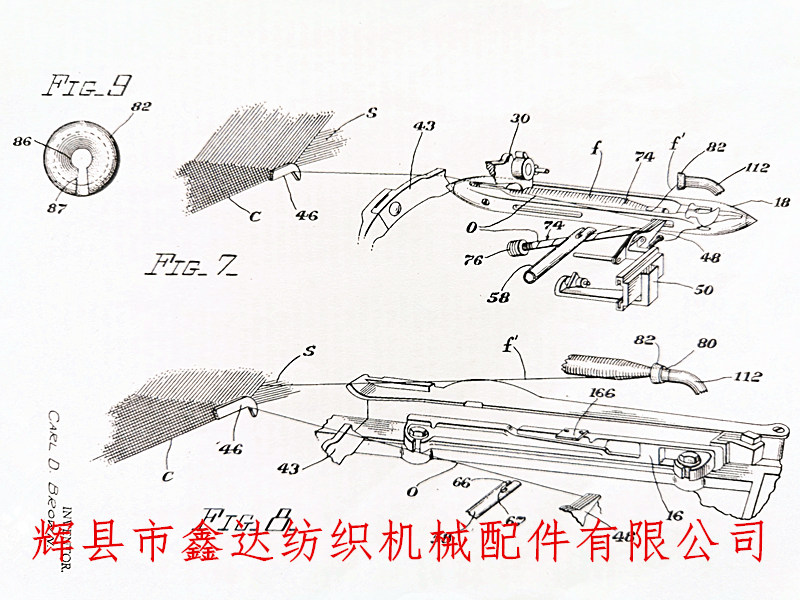

G263Z圓盤織布機換紆過程圖

以上是G263織布機說明和G263Z織布機原理,所附圖片為圓盤織布機構造原理圖,圓盤織布機的不同設計方式是對換紆、換梭織機種類的補充,它是以減少故障率,提高生產效率為本。
