詳細說明：
輝縣市鑫達紡織機械配件有限公司提供機SJ-P系列外送經配件，SJ54往復托架有梭織布機配件分左手L和右手R，總長度是221.5毫米，同平面兩孔的內直徑是17mm，厚度12.5毫米；另一個平面上的螺絲孔是M10,鑲尼龍?zhí)椎耐鈴剑ㄨT鐵圓孔直徑）是20mm，尼龍?zhí)妆趁嬷睆绞?5mm，內孔13.5mm，厚度是3mm，總厚度16mm；外送經配件SJ-54的兩個平面之間存在著一定的夾角。

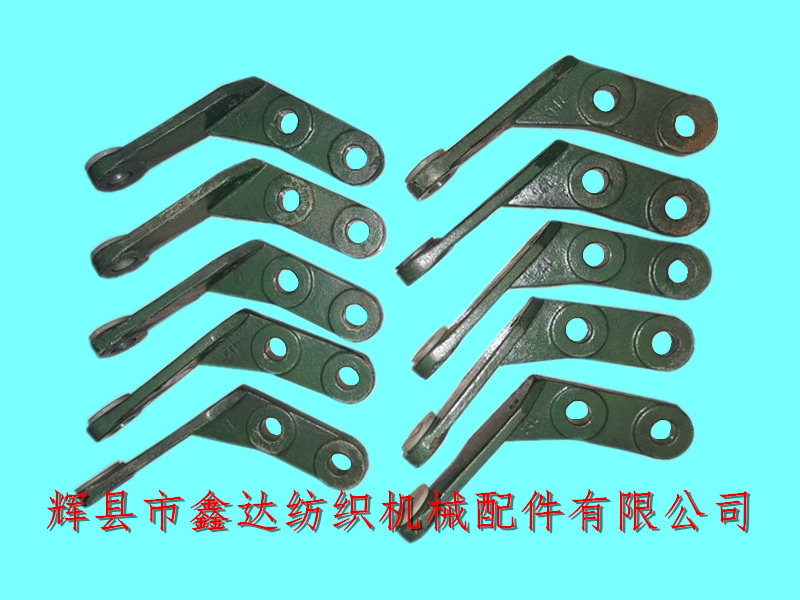

如上圖左側的SJ-54往復托架是右手，上圖右側是左手，其左手和右手是跟隨1515、GA615有梭織布機設備進行設計，兩個17mm的圓孔位置固定在SJ52擺動桿上，SJ-60往復桿從SJ-54往復托架的尼龍襯套中穿過。
SJ-54往復托架的鑄鐵主體厚度9~10mm，寬度約4厘米，SJ-P系列外送經裝置也可以應用在GA747、GA788等小劍桿機上，安裝在機器墻板的外側進行送經傳動（外送經裝置不受織機門幅大小的限制和影響）。
單個SJ-54往復托架的重量約0.6公斤，每串10個，機外送經裝置由八十多種配件組合而成，通過棘牙撐齒的運動快慢去控制送經速度，結構簡單穩(wěn)定，是機械送經中較為普遍使用的送經機構。
說明：尼龍襯套非直筒狀，上部呈喇叭口狀，材質是尼龍1010；各紡織生產廠家、織布工廠、棉織廠如需采購SJ54,往復托架,機外送經配件,有梭織機配件，請聯系鑫達紡織配件咨詢詳情！
