劍桿機引緯機構的種類及特點

本文重點介紹各種劍桿機的引緯機構種類和特點，劍桿機根據引緯機構的特點可以分為剛性劍桿機和撓性劍桿機，一般我們常見的為撓性劍桿機，其采用復合材料或碳纖維材料的齒孔劍帶引緯。剛性劍桿機采用直桿引緯，直桿有中空的鋁合金、不銹鋼或碳纖維材料組成。

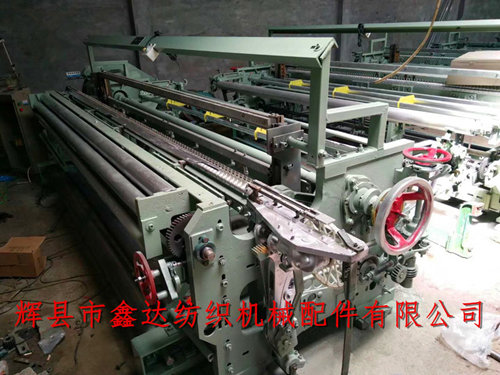

上圖為撓性劍桿機，織造玻纖篩網使用。依靠傳劍箱動力帶動傳劍輪配合齒孔劍帶進行水平位移，從而實現平穩的送緯和接緯。

撓性劍桿機的引緯結構有滑道（軌道片），劍帶采用彎曲式滑道，釋放凸輪撞擊劍頭的夾紗桿進行緯紗釋放，這種是較為常見的引緯方式。

剛性劍桿機采用不銹鋼、碳纖維和鋁合金材料的直桿結合投梭棒進行引緯，其特點是不能彎曲，直線伸縮引緯，其特點不需要?jiǎng)Ш蛯?dǎo)軌，懸空引緯，交接穩定性好，可以織造特種織物，但機身相對占地面積較大。
