1515紡織機配件
1515多臂織機配件5100-1紋釘木壓輥
發布日期:2024-03-09 11:18:01 點擊量:11819
關鍵詞:紋釘木,紋釘木壓輥,多臂織機配件,紡織機配件
詳細說明:

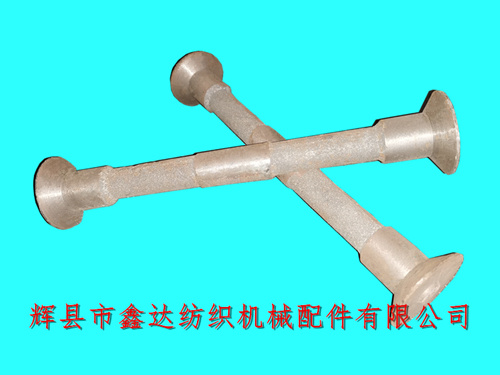

輝縣市鑫達紡織機械配件有限公司提供1515多臂織機配件5100-1紋釘木壓輥,多臂開口配件5100-1的總長度是240mm,與兩側的5100-7紋釘木壓輥導軌連接使用,1511型織布機多采用1515型多臂裝置,紋釘木壓輥的中間直徑是22mm,兩邊內側的壓輥直徑是25mm,材質是生鐵HT15-33,每臺織布機使用1個。
紡織機多臂配件5100-1的下方是紋釘木,T44紋釘根據織物工藝要求排列,紋釘植列于紋釘木5115上,每塊紋釘木有兩列孔,可植兩列紋釘,用以形成兩次梭口。若干塊紋釘木連接構成一組紋釘木簾(5100-13),隨滾筒5114回轉而轉換。當多臂開口機構依靠上下拉刀完成兩次開口運動后,滾筒便轉過一塊紋釘木。
這時紋釘木上前一列紋釘T44位于不帶豎針T00-4的下重尾桿5112下方,下拉刀5125開始移向下拉鉤5127形成一次梭口,而后一列紋釘正好位于帶有豎針的上重尾桿5111下方,通過多臂織機配件-上拉刀5125形成二次梭口。
紋釘木壓輥隨著紋釘木5115的不斷轉換,織布機的綜框有次序的進行升降,形成連續性開口。如需采購1515紋釘木,紋釘木壓輥,多臂織機配件,紡織機配件等產品,請聯系鑫達紡織配件公司的楊先生咨詢!
