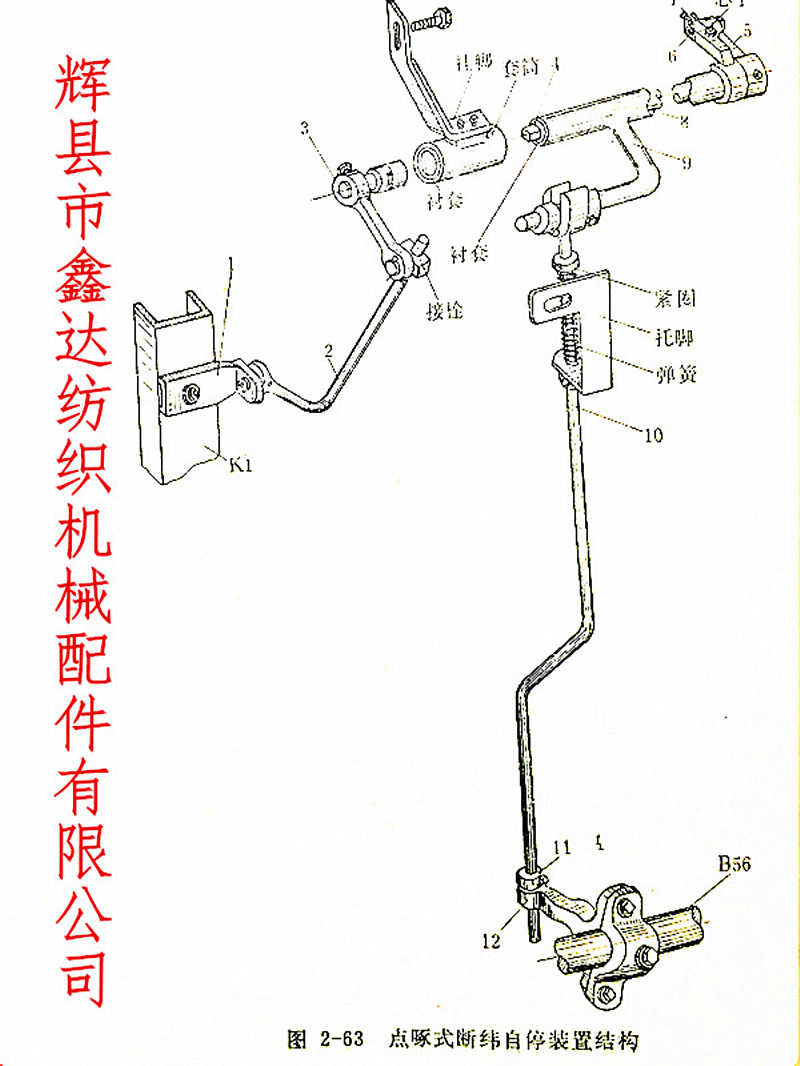

點啄式缺緯自停裝置的安裝說明

點啄式缺緯自停裝置又名防百腳裝置或斷緯停裝置，它是我國一致提高棉布質量的措施，型式多種多樣：有緯紗叉與龍門檔斷緯自停、點啄式斷緯停、光電感應斷緯停車等，點啄式的應用較為普遍，在每一次打緯中檢驗緯紗一次，并且探測點是在布幅范圍之內，因此它對防止多頁綜織物的“百腳”及平布雙緯疵點比三指叉（緯紗叉）探測效果好。下面是該裝置的安裝說明：

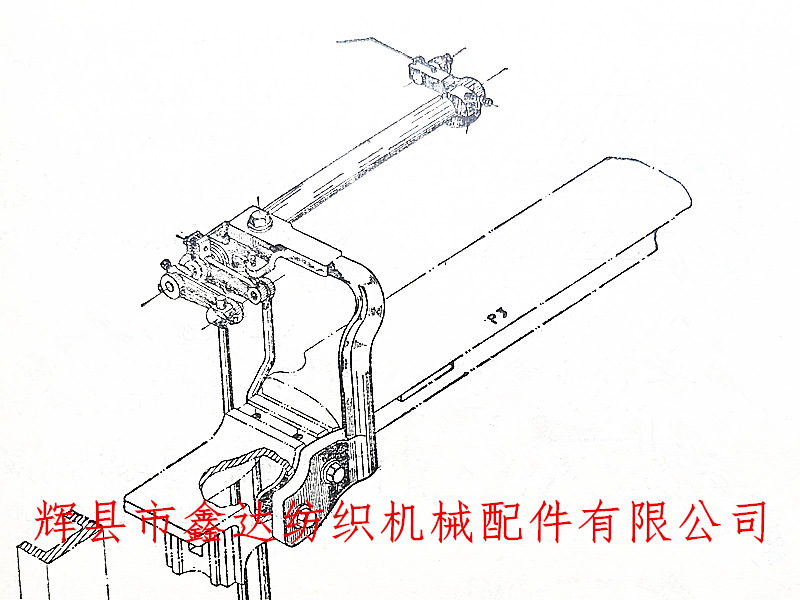

1.點啄式三套管的位置：

(1)三套管底邊與布面垂直距離應控制在47~50毫米之間。

(2)三套管后邊沿距胸梁水平距離為80毫米。

(3)按裝搖臂時，應注意連桿與前閘軌螺絲芯子K41及梭箱蓋板托腳K201的距離留有適當間隙，不得相碰。

2.調節針座及針的位置：

(1) 彎軸在前心偏下、筘與胸梁距離為210毫米時，針尖離織口8~10毫米，而針座碰頭與中套管碰頭凹口間隙為0.5~1毫米，針尖高低以即將接觸上層經紗為宜。要求鋼針左右擺動靈活，針座碰頭抬起距離不宜太大。

(2)針尖左右擺動幅度：12~15毫米（鋼針粗細根據織物進行選擇，一般規格0.8mm、1.0mm、1.2mm）。

(3)彎軸在前死心時，即鋼針處于起始低位置，針尖不可碰筘片，上端彎頭處距筘片1~2毫米，下端針尖距筘片0.50毫米以內，針尖插入布內10~12毫米，太深會造成針路。

3.校正關車機構：

轉動織布機的彎軸，使針座碰頭與中套筒凹口作用，檢查關車連桿關車量大小，以1.60毫米為佳。

點啄式斷緯停說明,缺緯自停安裝方法,斷緯停說明可以方便機修工或保全工對該種裝置的快速安裝及校正，歡迎交流分享！
