織布機送經裝置（1511型內送經機構）安裝說明

織布機送經裝置（1511型內送經機構）安裝說明：

織機在生產工作的時候，機器經軸上經紗的送出，是依靠送經和張力調節機構來完成的。送經裝置分為內送經、外送經，它是指送經裝置在墻板的內側還是外側。此外根據送經機構的外形，可以分為立式送經、臥式送經，根據結構設計又可以分為機械送經和電子送經。

一、裝摩擦鋸齒輪軸B12套件

1．先將鋸齒輪軸托架B26裝在墻板P1內側，托架軸孔與圓孔同心，扳緊托架后方一只螺母。將鋸齒輪軸及其附件插入托架軸孔中，在墻板外側軸端套上 T 形接頭支架B29套件，略緊托架前方一只螺母；

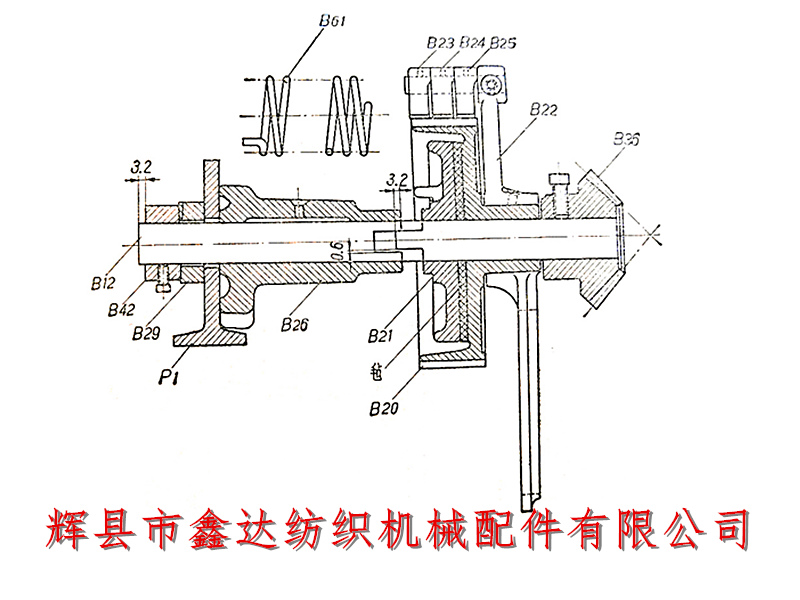

2．將制動盤彈簧B61的一端穿入托架彈簧孔中，另一端套在制動盤B21的凸釘上，使制動盤凸嘴伸入鋸齒輪軸托架缺口內約3.2毫米（1/8吋），然后將鋸齒輪緊圈緊定螺釘扳緊。在平裝時因不容易看清這個間距，一般以緊圈B42與鋸齒輪軸端相隔3.2毫米（1/8吋）來確定，如下圖所示；

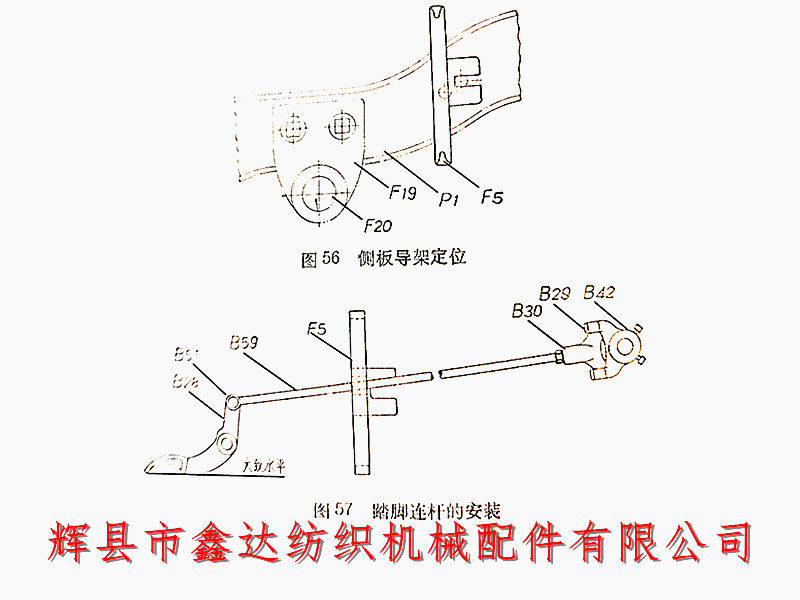

3．將換梭側的側板導架F5用螺栓穿過搖軸托架后方的第二只孔而固定在墻板上，側板導架彎腳向后，位置垂直，如圖56所示；

4．將踏腳連桿B59穿過側板導架上部的孔后，把它頭端的螺紋旋入 T 形接頭B30的螺孔。把連桿栓B51插進踏腳桿B28的孔中，使踏腳桿底面連線大致水平，如圖57所示。檢查 T 形接頭支架上下前后位置，應使它在正常位置和踏腳桿被踏下后，都不與摩擦鋸齒輪軸相碰，最后扳緊托架前方一只螺母。如果相碰，應調節 T 形接頭支架的上下位置。

二、裝送經軸B13

1．先將送經軸托架B3裝在換梭側墻板內側，插入送經軸（有的織機上有二只托架，另一只裝在開關側墻板上），再將送經軸中托架B16裝在后橫檔上，用定規確定送經軸的前后高低位置。踏盤軸與送經軸的中心垂直距離為58.7毫米，中心水平距離為174.6毫米。在安裝中，送經軸托架應坐實在墻板上；

2．校正送經軸中心，使軸靈活；最后復查送經軸的前后位置及水平情況，

送經軸有長短兩種。短軸安裝較方便，但經軸因只由﹣只齒輪帶動，齒輪受力大，故經軸盤邊采用有緊定螺釘固定在經軸管B15上的一種較好。

四、裝送經軸與側軸上的附件

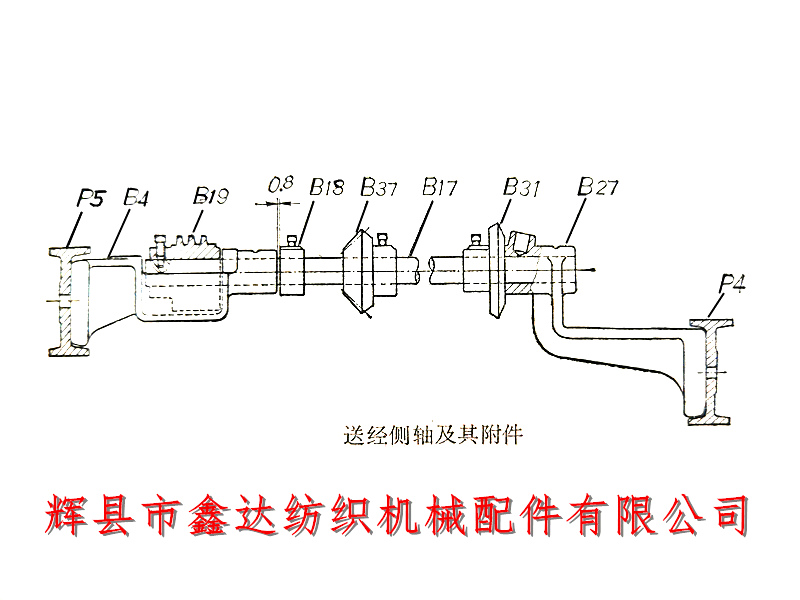

1．在側軸上順序套上大傘形齒輪B31、傘形齒輪B37和緊圈B18，如下圖所示。將側軸插入后托架和蝸桿B19軸孔內，并注意蝸桿的緊定螺釘應與側軸后端上的螺釘孔對準，然后扳緊緊定螺釘，再扳緊緊圈緊定螺釘。側軸的軸向間隙以0.8毫米左右為限。

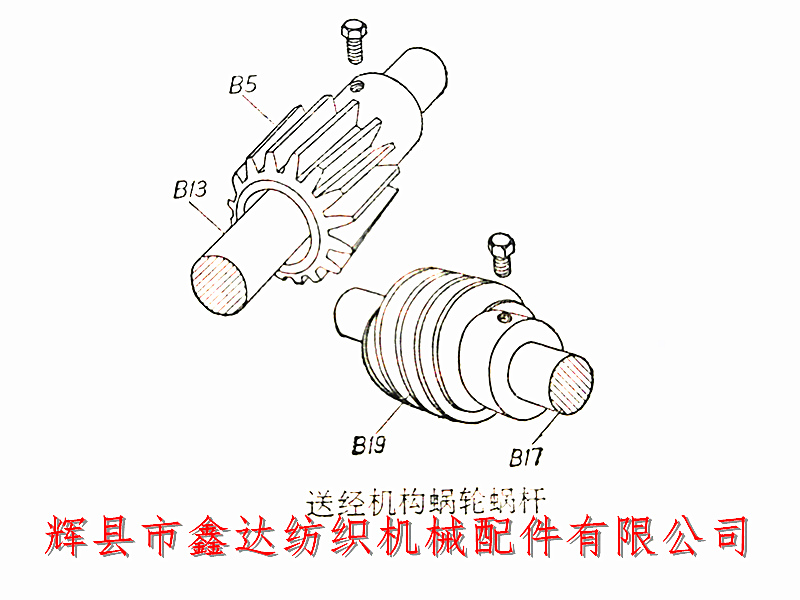

蝸桿有左、右旋之分。在織機送經機構中，左手車采用右旋蝸桿，右手車采用左旋蝸桿。我們必須過細地做工作，切勿粗心大意。如果誤將左、右手車的兩對蝸桿、蝸輪調錯，織機運轉時經軸就要倒轉，無法進行生產。區別左、右手車蝸桿方法是：蝸桿螺紋與正螺釘螺紋一致的，是左手車；反之，則是右手車。另外要注意，蝸桿蝸輪要配對，否則無從嚙合。下圖表示左手車的一對蝸桿、蝸輪；

2．將送經軸從托架軸孔中抽出，順次將緊圈B8、送經小齒輪B6、蝸輪B5和另一只緊圈套上后，再插入托腳架。使送經軸與托架外側平齊，緊圈的緊定螺釘在鍵槽的同一方向，扳緊螺釘。送經軸的軸向移動不超過0.8mm為宜。蝸輪的緊定螺釘靠織機的里檔，送經小齒輪B6的緊定螺釘向外檔，否則將影響小齒輪與經軸邊盤牙齒的正常嚙合，而且也無法扳緊小齒輪的緊定螺釘。

將蝸輪鍵插入鍵槽中，用錘把蝸輪敲入，使蝸輪與蝸桿對齊。

3.固定側軸上的傘形齒輪與鋸齒輪軸上的傘形輪B36，使之相互嚙合。如果嚙合不良，可調節鋸齒輪軸托架位置，使送經側軸中心線與鋸齒輪中心線位于同一水平面上。

4.將蝸輪罩B66和傘形齒輪罩B78裝在側軸后托架上，以防止飛花塵屑落入。罩子不能和蝸輪及傘形齒輪相碰。
