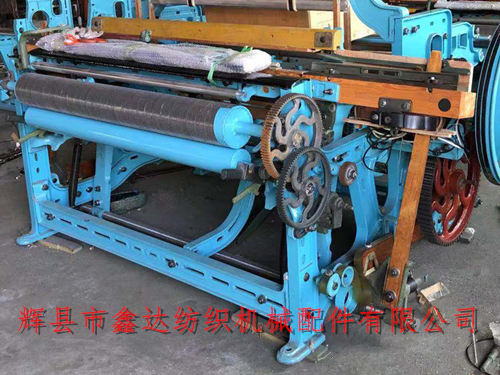

1511型織布機地腳圖及地腳板尺寸

1511型織布機地腳圖列舉了44寸、50英寸、56寸的尺寸，簡單描述了各個門幅的地腳位置圖，以毫米為單位，地腳的前后寬度不變，主要是橫向門幅的變化，同時也給出了織布機四個地腳的校正順序，也對地腳板的尺寸進行了詳細的說明，方便各紡織廠在安裝織布機前進行參考學習。

織布機的四條地腳螺絲A27的定位，決定了四個地腳板的安裝位置，請根據上圖進行挖坑安裝地腳絲A27，1到4和2到3的距離為1061mm不變。1到2和3到4的尺寸需要根據織布機的門幅進行調整，例如：44英寸的正面地腳距離是1430mm，50寸織布機的正向地腳間距為1590mm，單梁1511型56寸織布機的橫向地腳間距是1743mm，四個地腳板的校平順序按照上圖的三個步驟（1-2、1-3、1-4）依次進行。

織布機的車腳木板（簡稱地腳板）長度是18厘米，寬度9.5公分，A27地腳絲卡槽的寬度是14毫米，地腳板的詳細尺寸參考上圖。

車腳木板的作用：主要是減少織布機在運轉時的震動，調節機器水平，因此地腳板不宜過厚或過薄，過厚則走動大，影響機架水平，過薄則緩沖作用較差，且易于破裂。地腳木板厚度在10-19毫米之間，同臺織布機四塊地腳板應選用同種木材，軟硬性一致，一般采用木紋順直，無癤疤，無陰陽面的栬木、樺木等。同臺地腳板的厚度差異需控制在5毫米以內，車腳木板外形不能小于車腳寬度。
